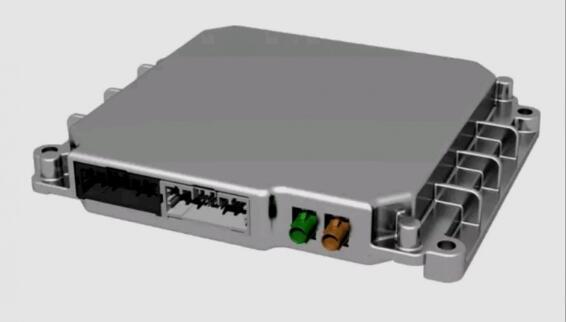

汽車域控制器EOL測試系統

型      號

KC2101

功能簡介

系統簡介本設備提供―種智能汽車的域控制器測試系統和方法,測試功能項包括電源測試、CAN、LIN通信、休眠測試、AD檢測測試、喚醒測試、開關檢測、高低邊驅動測試、繼電器驅動測試、碰撞檢測、鑰匙檢測等內容,設備能...

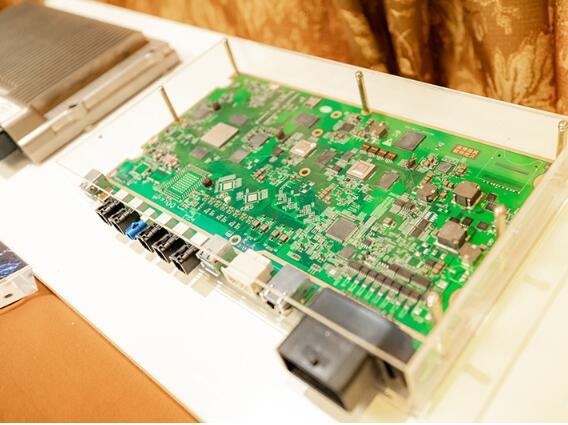

DCU汽車域控制器測試系統

DCU汽車域控制器測試系統

DCU汽車域控制器測試系統” /></p><p style=DCU汽車域控制器測試系統”  /></p><p style=DCU汽車域控制器測試系統” /></p><p style=

在線式功放老化測試設備

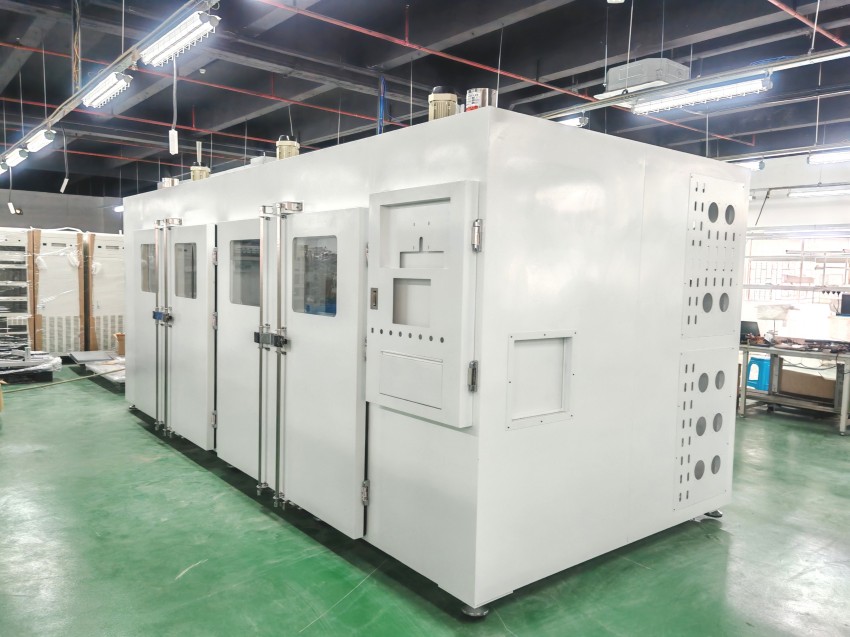

50工位在線式自動化高溫老化柜

系統簡介

本設備提供―種智能汽車的域控制器測試系統和方法,測試功能項包括電源測試、CAN、LIN通信、休眠測試、AD檢測測試、喚醒測試、開關檢測、高低邊驅動測試、繼電器驅動測試、碰撞檢測、鑰匙檢測等內容,設備能降低測試成本和測試風險,提高測試的可重復性。


域控制器EOL 測試項目

  1. 喚醒測試 & 域控啟動時間校驗:上位機向產品供電并發送 CAN 喚醒信號,發送 TCP 指令讀取啟動時間,確認硬件快啟 / ETH/AVM 是否正常。

  2. 讀取軟件版本:喚醒 8s 后,上位機向域控制器發送 TCP 指令讀取相關信息,域控制器接收到命令后反饋相應內容,上位機判斷是否為預期寫入的數據并顯示結果。通過上位機通訊讀取。

  3. 測量電源電壓:產品供電并接入負載,通過測試點測試內部電源電壓,對各電源域電壓進行數據采集,檢查電壓是否在規定范圍內。

  4. CAN 功能測試:上位機發送指定 CAN 通道 ID 的報文,被測試件對應 CAN 通道收到報文后返回相應報文,上位機檢測接收到的 CANID 是否正確。

  5. IIC 功能測試:連接 IIC 模塊,通訊讀取,通過特定命令啟動測試并根據回執確認結果。

  6. GPIO 功能測試:上位機通過 TCP 命令測試 GPIO 驅動信號是否能正常通訊,通過特定命令啟動測試并根據回執確認結果。通過上位機讀取。

  7. ADC 測試:上位機通過 TCP 命令測試主要電源電壓 ADC 值是否正常,通過特定命令啟動測試并根據回執確認結果。

  8. Nor Flash 測試:通過特定命令啟動 Nor Flash 分區讀寫測試,根據回執確認結果。通過上位機讀?。蛻舸_認通訊方式)。

  9. LPDDR5 測試:通過特定命令啟動 DDR 測試,請求對 DDR 進行讀寫動作以確認其有效性,根據回執確認結果(客戶確認通訊方式)。

  10. UFS 測試:上位機通過 TCP 發送指令啟動自檢,讀取 UFS 型號、容量信息,還可啟動 UFS 分區讀寫測試,根據回執確認結果。通過上位機讀取。

  11. ETH 功能測試:上位機發送 ICMP 指令,ping 對應 SOC,檢查是否有握手反饋(需關閉工控機防火墻,繼電器控制對應以太網盒通斷)。

  12. 超聲波雷達測試:域控制器外接真實 USS 負載,上位機發送指令啟動測試,域控制器讀取相關寄存器,未讀到故障信息則測試通過,否則失敗。直接接產品,無需外部供電。

  13. 毫米波雷達測試:域控制器外接真實毫米波負載,上位機發送指令啟動測試,域控制器讀取相關寄存器,未讀到故障信息則測試通過,否則失敗。直接接產品,無需外部供電。

  14. 內置 IMU 測試:域控制器靜止狀態下,上位機通過指令讀取內置 IMU 的參數,數據與標準值誤差≤±3 時判定正常。產品內置 IMU,直接讀取檢測(客戶確認通訊方式)。

  15. GNSS 測試:域控接入真實量產 GNSS 天線,GNSS 天線經過信號放大器進行信號放大,上位機通過指令讀取 GNSS 參數并解析,檢測串口數據輸出頻率等,判斷模塊性能是否及格。

  16. 視頻感知測試:域控外接 11 路真實攝像頭負載,攝像頭用夾具固定并對準二維碼,域控對輸入圖像進行解析判斷,上位機通過指令讀取判斷結果。

  17. 關鍵芯片溫度測試:上位機通過指令請求各溫度點的值,顯示實時溫度值,溫度超過預設報警范圍時記錄最高溫度。

  18. 休眠喚醒:停發 54F 的周期報文,等待 8s,DUT 進入休眠模式,上位機采集程控電源電流,若休眠電流小于 0.3mA(持續 10 秒內,平均值)則通過;DUT 能正常喚醒,工作電流在 1.2A(待標定)以上即為喚醒成功。

  19. 讀取故障碼 / 清除故障碼:在供電喚醒狀態下,發送報文進行 DTC 的讀取,檢查無問題后清除故障碼。通過上位機讀取。

  20. 產品下電:休眠 5s 后,程控電源控制產品下電。通過通訊實現。





—————————————————————————————————————————————————————————

您好!上述產品資料僅列舉部分主要測試功能,設備全部支持的項目不在此處詳細列舉,

如需要獲取定制方案或公司介紹資料,請您聯系手機&微信:180-3306-9200
